高速紅外掃描熱像儀PYROLINE系列
規格：PYROLINE 128/256 Compact
單位：套
瀏覽次數：7723
性能標簽：
高速紅外掃描熱像儀PYROLINE Compact , 紅外掃描測溫儀 , 測溫范圍0~1300°C , 波長8~14 , 3~5 , 4.8~5.2 , 1.4~1.8μm , 最大頻率5000Hz
產品詳細描述

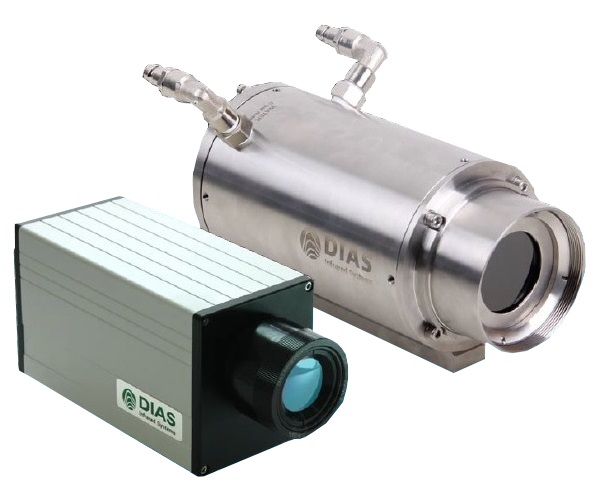

高速、非制冷、紅外掃描熱像儀PYROLINE系列
--工業和研發用
紅外掃描熱像儀PYROLINE compact，compact+ , protection系列允許高速非接觸測量溫度分布。
原理簡述：
紅外掃描熱像儀測量的是一條線的溫度和熱圖像，在物體運動的過程中，紅外掃描熱像儀不斷掃描物體表面，形成很多條線（如頻率為256Hz，意味著每秒鐘可測量到物體表面的256條線），這些溫度線組合在一起，就可以完整地獲得物體的表面形狀的熱圖像，熱圖像上每個點都攜帶有溫度信息，從而可以獲得整個物體的熱圖像。
紅外掃描熱像儀和紅外掃描測溫儀的不同點和相同點：
1、紅外掃描測溫儀是靠步進電機帶動掃描頭來實現對物體表面的紅外溫度測量，含運動部件，從而紅外掃描測溫儀受機械部件磨損的影響而增加損壞率并影響壽命；紅外掃描熱成像儀內部不包含運動部件，無機械磨損的影響，壽命更長；
2、紅外掃描測溫儀對運動物體的掃描測溫線呈傾角，而且整條線的掃描過程需要一定的時間；紅外掃描熱成像儀為多個探測器同時測量一條線的溫度。
3、紅外掃描測溫儀的頻率最大為48或150Hz，紅外掃描成像儀的最大頻率為512Hz，部分頻率可達2000Hz，4000Hz，甚至5000Hz或10000Hz；換言之，紅外掃描熱成像儀的溫度更密；德國DIAS紅外公司正在開發的PYROLINE 256M Compact最高頻率可達4000Hz，已經廣泛應用的PYROLINE HZK256N，最高頻率可達5000Hz；
4、紅外掃描測溫儀的軟件很簡單，不能在熱像圖上點擊獲得某點的溫度數據、不能自動形成熱像報告；而紅外掃描熱成像儀可以在熱像圖的任一點點擊都可以獲得該點的溫度數據，并隨時可以自動形成熱像報告供上級部門評估生產情況；
5、紅外掃描測溫儀是用1個點式紅外測溫儀通過步進電機的轉動測量溫度，而紅外掃描熱像儀則是同時用128或256或510個紅外探測器同時探測物體的溫度；

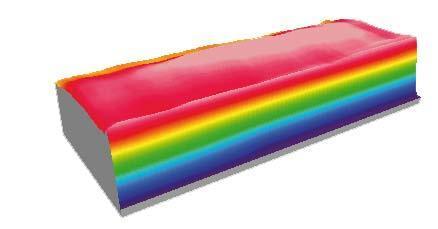

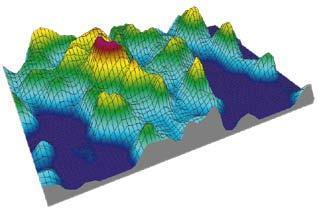

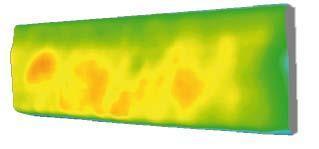

6、紅外掃描測溫儀的軟件大多只能獲得曲線圖，其熱圖像上每個點的溫度不能得到；而紅外掃描熱像儀則可以在熱圖像上隨意獲得任意一點、一個區域、一條線的溫度，甚至3維熱圖像；
7、紅外掃描測溫儀的全套價格高，紅外掃描熱成像儀全套的價格較低。
8、都是用來測溫和熱成像的。
PYROLINE系列紅外掃描熱像儀簡述：
本系列熱像儀特別為長期固定安裝應用而設計。一般可使用的光譜范圍為8~14μm或3~5μm、4.8~5.2μm(常用于玻璃表面溫度分布測量)、1.4~1.8μm(用于金屬冶金)。
采用的為非制冷紅外線性陣列(128 或 256 像素)，可實現256行/秒(512行/秒可選)的非接觸溫度測量，測溫范圍 0°C~1300°C。
本熱像儀為鋁制緊湊型外殼(IP 54)。

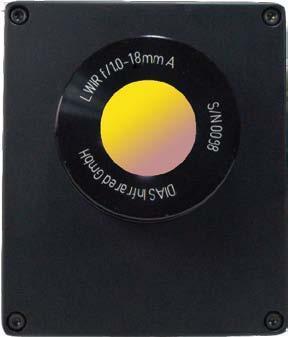

紅外掃描熱成像儀PYROLINE系列正視圖

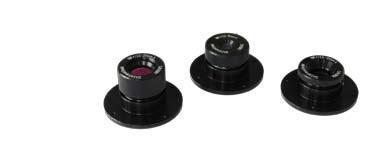

紅外掃描熱像儀PYROLINE系列可選鏡頭
采用不同的鏡頭可以由不同的視場角，最大可達90°。可以通過快速以太網以512Hz的速度實時傳輸數據測量結果到計算機。
可以無計算機單機操作模式。有報警、閾值監視及觸發測量功能。
質保期為2年。我們還可以給客戶提供定制硬件和軟件的系統解決方案。

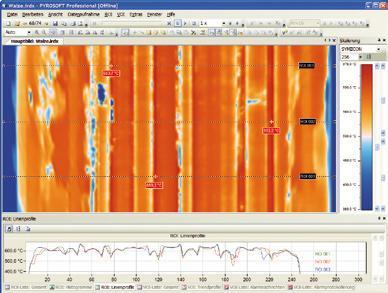

軟件
功能強大的Windows®下使用軟件PYROSOFT可以控制紅外掃描熱像儀。如記錄、瀏覽、操縱和測量數據等等。特殊性能有：
• 實時數據記錄
• 分區定義、報警閾值監視
• 趨勢分析
• 數據輸出 (正文、位圖、視頻)
• 通過PROFIBUS、模擬量和數字量輸入輸出和其它接口進行過程控制
• 編程接口(Windows®-DLL)可用于系統集成用。
主要軟件
可選熱像儀外殼和保護箱
光譜范圍 8μm ~ 14 μm PYROLINE 128L，PYROLINE 128LS，PYROLINE 256L
木材、造紙、塑料、樹脂、散裝材料、建筑材料、紡織、食品等….
| 型號 | 像素 | 測量范圍 | NETD |
| PYROLINE 128LS/256 Hz | 128 × 1 | 0~ 80°C | 0.2 K/0.5 K |
| PYROLINE 128L/256 Hz | 128 × 1 | 50~550°C | 0.5 K/1.5 K |
| PYROLINE 256L/256 Hz | 256 × 1 | ||
| PYROLINE 128LS/512 Hz | 128 × 1 | 50~550 °C | 0.5 K/2 K |
| PYROLINE 256L/512 Hz | 256 × 1 | 100~800 °C | |
| 鏡頭帶手動或電動調焦 : 40°, 56°, 90 |
光譜范圍 3 μm ~ 5 μm，PYROLINE 128M，PYROLINE 128MS，PYROLINE 256M
陶瓷、建材（粘土、磚）和金屬 (有色金屬、軋鋼).
| 型號 | 像素 | 測量范圍 | NETD |
| PYROLINE 128M/256 Hz | 128 × 1 | 450~1250°C | 0.5K/1.5K |
| PYROLINE 256M/256 Hz | 256 × 1 | ||
| PYROLINE 128MS/512 Hz | 128 × 1 | 200~800 °C | |
| 鏡頭帶手動或電動調焦 : 40°, 60° | |||
光譜范圍 4.8 μm ~ 5.2 μm，PYROLINE 128G，PYROLINE 128GS，PYROLINE 256G
主要應用于玻璃(平板玻璃、器皿玻璃、玻璃瓶、熔融玻璃).
| 型號 | 像素 | 測量范圍 | NETD |
| PYROLINE 128G/256 Hz | 128 × 1 | 450~1250°C | 1K/3K |
| PYROLINE 256G/256 Hz | 256 × 1 | ||
| PYROLINE 128GS/512 Hz | 128 × 1 | 200~800 °C | |
| 鏡頭帶手動或電動調焦 : 40°, 60° | |||
光譜范圍1.4 μm ~ 1.8 μm，PYROLINE 128N，PYROLINE 256N
用于高溫金屬(鋼鐵、不銹鋼、熔融鋼).
型號
像素
測量范圍
NETD
PYROLINE 128N/256 Hz
128 × 1
600~1300°C
1K/3K
PYROLINE 256N/256 Hz
256 × 1
鏡頭帶手動或電動調焦 : 20°, 40°, 60°
PYROLINE compact 系列 – 其它通用技術數據
測量誤差
2K (測量溫度 < 100°C) 或 1 K + 1 %測量值 (°C)
通信接口
快速以太網、電隔離數字輸入 (觸發) 與數字輸出 (報警)
供電
10 V ~ 36 V DC, 7 VA
外殼
鋁制外殼， IP 54,
85 mm (L) ×175 mm (W) × 107 mm (H),不帶鏡頭和連接器 ,
重約1.6 kg
熱像儀操作溫度
-10 °C ~ 50 °C
鏡頭
D...測量距離 • H..視場角高度 • W...視場角寬度
VFOV × HFOV
D (m)
H (mm)
W (mm)
20° × 0.2°
1
352
3
3
1060
4
10
3530
28
40° × 0.3°
1
728
6
3
2180
17
10
7280
57
56° × 0.5°
1
1060
8
3
3190
25
10
10600
83
60° × 0.5°
1
1160
9
3
3460
27
10
11500
90
90° × 0.8°
1
2000
16
3
6000
47
10
20000
156
快速以太網系統配置

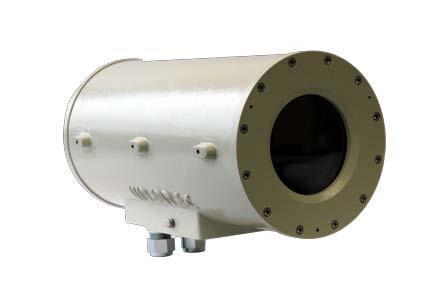

工業型外殼IP 65,帶水冷系統和空氣吹掃; ATEX防爆外殼

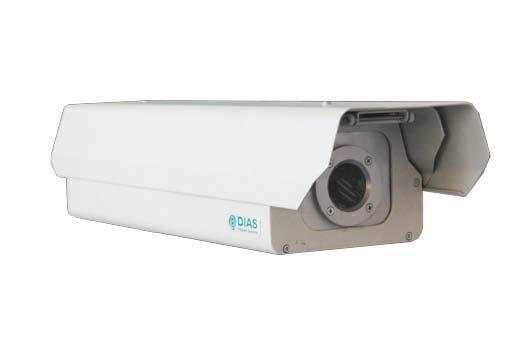

全天候外殼
